超声波防盗报警、智能化防盗报警应用

引言

利用超声波传感器作为发射头和接收头, 发射器向被探测区域发射等幅超声波,接收器接收反射回来的超声波,在没有移动物体进入被探测区域时,反射回来的超声波是等幅的。当有活动的物体进入探测区域时,反射回来的超声波幅度不等,并且不断变化,接收电路检测到变化的信号控制电路做出反应即驱动报警。


超声波防盗报警的工作原理

按照其结构和安装方法不同分为两种类型:一种是将两个超声波换能器安装在同一个壳体内,即收、发合置型,其工作原理是基于声波的多普勒效应,也称为多普勒型。在没有移动物体进入被探测区域时,反射回来的超声波是等幅的。当有活动的物体进入探测区域时,反射回来的超声波幅度不等,并且不断变化。其发射的超声波的能场分布具有一定的方向性,一般为面向方向区域呈椭圆形能场分布。另一种是将两个换能器分别放置在不同的位置,即收、发分置型,称为声场型探测器,它的发射机与接收机多采用非定向型(即全向型)换能器或半向型换能器。非定向型换能器产生半球型的能场分布模式,半向型产生锥形能场分布模式。

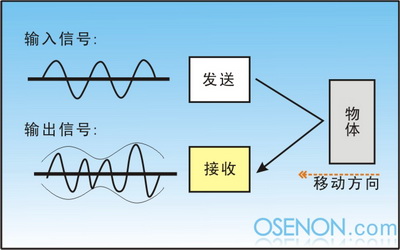

多普勒型工作原理

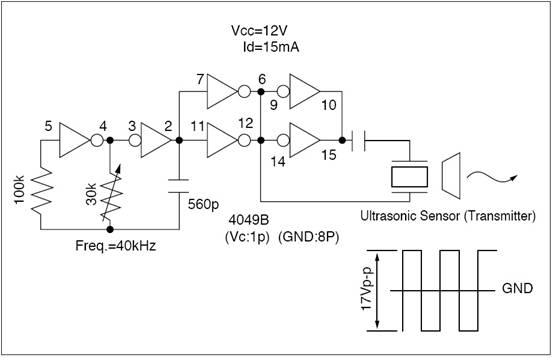

超声波连续波信号发送电路示例:

超声波连续波信号发送电路示例



超声波防盗报警使用领域:

可以探测活动物体的超声波探测器有着广泛的用途,例如,自动开关门的检测、控制器;电梯自动启动器;防盗报警探测器等。这种探测器的特点是可以判断被探测区域内有无活动的人动物或其它移动的物体,控制围较大,可靠性高。
