超声波流量计


引言

超声波流量计是以“速度差法”为原理,测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术,使流量仪表更能适应工业现场的环境,计量更方便、经济、准确。

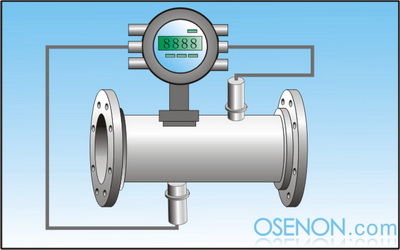

超声波流量计工作原理


超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

根据检测的方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

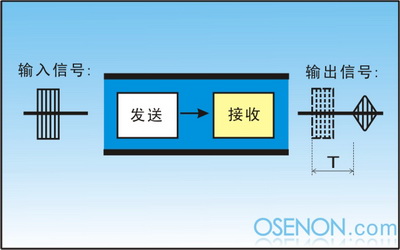

测量直接传播的时间

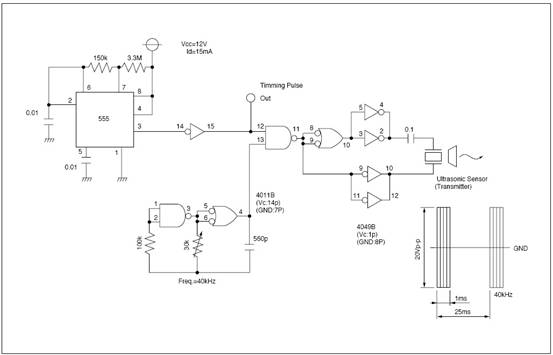

超声波脉冲线路发送电路例示:

超声波脉冲线路发送电路例示



超声波流量计的应用领域


由于超声波流量计可以作为非接触式测量、无流动阻挠测量、无压力损失、可测量非导电性液体等优点,广泛应用于工厂污水排放监测、固井泥浆流量测量、油田含油污水流量测量、油井注水量流量测量、自来水流量测量、工业循环水流量测量、生产过程耗水量测量、选矿矿浆流量测量、选矿矿浆流量测量、铝酸钠等工艺流流量测控、冷却循环水流量测量、发电机组线圈冷却水流量测量、奶液流量测量等方面。
