超声波传感器在液位计和料位计中的应用原理
超声波液位计和料位计是一个微处理器控制的数字液位计和料位计, 其工作原理是这样的:

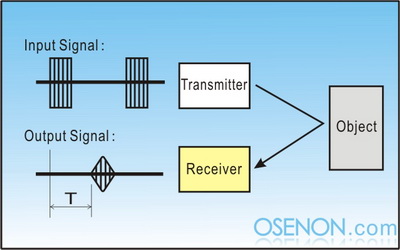

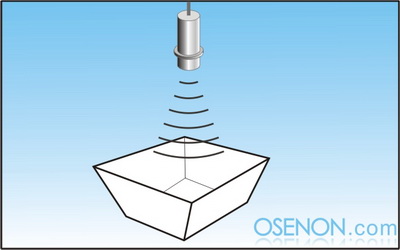

在液位测量过程中,超声波信号由超声波传感器探头发出,由液体或固体材料表面反射并折回。它由同一个超声波传感器探头接收并测量超声波的整个运行时间,以实现材料水平的测量。
根据声波传播的介质,超声波液位计可分为固体介质类型,液体介质类型和气体介质类型三种类型。超声波换能器探头可以使用两个或一个。前者是发射超声波的探头,另一个是接收探头;后者是发射和接收声波是由一个探头执行的,但发射和接收时间彼此交错。
用于超声波液位计的超声波换能器由压电晶体组成,压电晶体具有压电效应。当外力作用在晶面上时,在晶体的两端产生电荷,而相反的两端具有相反的极性。如果外力是交替的,则在晶体的两端产生交变电场。这种现象被称为正压电效应。
而且,交流电压施加到晶体两端的电极上, 这会产生沿着晶体厚度的机械振动,该振动的频率与施加的交流电压的频率相同,并向周围介质发射声波。这被称为反向传播。 压电效应。 根据逆压电效应和正压电效应,可以设计发射型换能器和接收型换能器。
超声波液位计和料位计是一种工业仪器,它利用超声波定向性好,穿透能力强,声能相对集中和水中长距离行进的特点,来测量液位。超声波液位计已广泛应用于医药,军工,工业,农业等各个领域。
液位和料位测量是业内经常遇到的问题。超声波定位技术具有许多优点,它不仅可以提供定点和连续定位,而且还可以轻松提供远程测量或远程控制所需的信号,与放射性定位技术相比,超声波技术不需要保护。与激光测距技术相比,它具有简单和经济的优点。同时,超声波技术一般不需要移动部件,因此安装和维护相对方便。
超声波液位计和料位计可广泛用于石油,矿山,电厂,化工厂,水处理厂,污水处理站,农业用水,环境监测,食品(酿造业,饮料业,添加剂,食用油,乳制品),防洪控制防洪,水文监测,开放通道,空间定位等诸多行业。
|
