超声波传感器在倒车雷达的应用

█ 引言

由超声波传感器、把持器和显示器(或蜂鸣器)等局部组成，能以声音或者更为直观的显示告诉驾驶员周围障碍物的情形，解除了驾驶员停车、倒车和起动车辆时前后左右探视所引起的困扰，并辅助驾驶员打扫了视线逝世角和视线含混的缺点，提高驾驶的保险性。

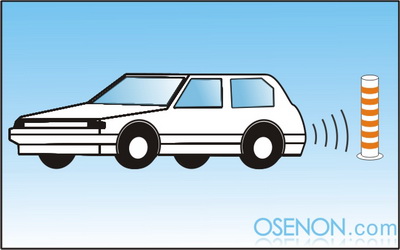

█ 超声波倒车雷达的工作原理

超声波脉冲信号

超声波倒车雷达的工作原理是由传感器（探头）发出高频超声波脉冲遇到障碍物时被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与传感器到障碍物表面的距离成正比。当倒车近于安全距离时，探测仪能以声音或者更为直观的显示告诉驾驶员周围障碍物的情形。

有关距离值L与声速C和传输时间T之间的关系可以用公式表示：

L=C×T/2

[公式说明] 式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。

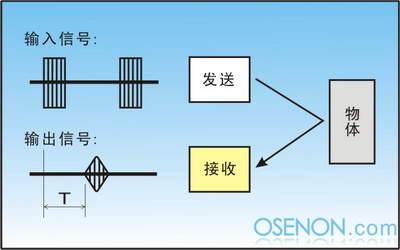

超声脉冲信号测距的工作原理

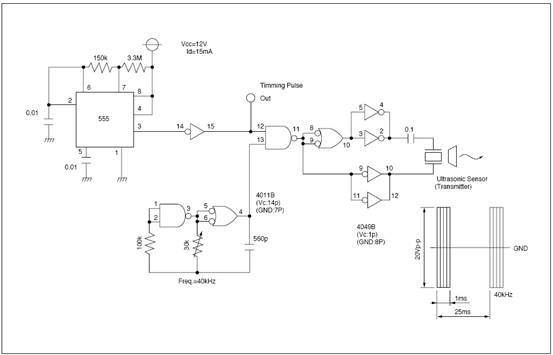

█ 超声波脉冲信号发生电路例示

超声波脉冲信号发生电路例示
