超声波传感器用于驱狗器的应用原理

如今,越来越多的人热衷于养宠物狗。 然而,许多公共场所如购物中心,酒店和公园都规定不允许宠物进入。有一些狗甚至可能会对人体造成伤害或传播狂犬病。 当然,最重要的是要提高养狗人的意识和责任感。 那么,就有人希望发明一种使用发射超声波的电子装置来驱动狗关闭或阻止狗进入特定地点或使兴奋的宠物狗快速冷静的方式。

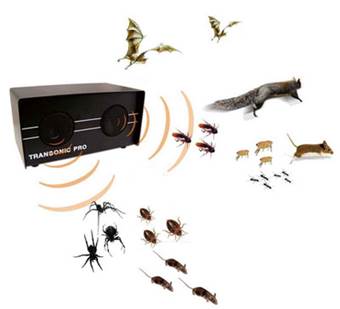

动物在听力方面特别发达,并能听到人类不会听到高频声音。 通常动物听力范围的频率在3050千赫之间。 许多商业害虫排斥者基于这个原理来设计这样的一种驱动装置。大多数狗耳特别敏感或响应1525 kHz频率的声音,超声波对宠物狗有很好的效果。

根据这一原则进行研究和设计,核心电路是一个强大的超声波发生器,用它发射高频声音(即超声波)来驱动宠物狗。用这种方法,宠物狗可以在晚上平静下来,不随意吠叫,或用于驱赶一些会伤害人的狗。 对于那些特别害怕狗的人来说,有必要携带一个驱赶狗的装置,以防止那些在街上不友好的狗的骚扰和伤害。

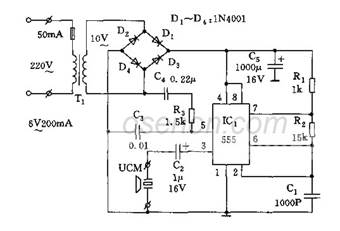

由于不同的狗对不同的频率作出反应,电路需要适当调整。 测试电路是否在不同频率下正常工作。微调电位器RP和电容器C1的频率约为14KHz25KHz; 电容Cl的电容非常关键,它决定了自激式多谐振荡电路的振荡频率,大部分陶瓷电容工作不稳定,误差约20%,因此建议使用性能稳定的聚丙烯电容器; 电容Cl值过大时,自激式多谐振荡电路的振荡频率较低; 由于不便于微调电容Cl的电容来改变振荡频率,所以建议调整微调电位器RP以改变自激式多谐振荡电路的振荡频率。



整个器件的最大工作电流为110mA。由于整个设备间歇运行,平均功耗小于75mA,因此可以使用2号公用电池充当直流电源; 超声波驱动器的另一个用途是向设备添加声音触发开关。

只要狗在黑暗中尖叫,装置立即启动超声波的嗡嗡声; 经过这样的训练后,超声波驱动附近的狗不会在夜间吼叫或打开超声波驱动器,尖叫的狗会立即逃脱。



用于发射声波的探头
