超声波纠偏器工作原理-EPC超声波传感器选型



    超声波偏差校正装置校正控制系统由控制器,校正超声波传感器,电驱动器和偏差引导机构组成。这四个组件共同构成一个闭环控制系统。校正传感器检测卷筒纸的边缘位置,读取实际位置与设置位置的偏差,将偏差转换为与设置位置成比例的电压信号,然后将信号发送到控制器。控制器将信号放大并校准,然后将信号输出到电动驱动器。电驱动器根据输入信号的大小驱动校正引导机构以执行校正动作,并将线圈引导至预设位置。



超声校正装置是一种机械装置,其校正在幅材向前运动中出现的横向误差。通过更改进口和出口处的纤维网跨度,可以实现基于位移的校正。该校正通过固定的基座和具有一个或多个旋转装置的旋转装置来完成,该旋转装置用作围绕固定或虚拟旋转点移动的摆动支撑。最大旋转角度为±7.5°。旋转点的理想位置在入射范围的10%内或在校正过程中。矫正设备可以提供您所需的矫正控制,以帮助您的生产线有效运行。结合适当的传感器,驱动器和其他校正组件,校正设备可以提供高精度,平衡,闭环,高动态响应的伺服系统。




超声波校正装置功能

     校正设备系统基本上是一个位移传感器,它检测带材的位置并将其与给定量进行比较。如果存在偏差,执行器将校正偏差,直到偏差在给定范围内。由于中心位置的位移难以测量,因此通常将材料的边缘位置作为控制信号的参考。用于打印的测试条是宽度为220毫米的卷筒纸,张力很小。不允许出现皱纹和卷曲。带材由退绕辊通过中间导辊缠绕到卷绕辊。收卷辊由直流电动机驱动,可以无级调速。电磁粉末离合器用于加载,从而使带材具有一定的张力,并且通过施加到电磁粉末离合器的励磁电流来无级调节张力的大小。磁带在运输过程中的横向偏移由光电传感器检测,产生与偏移成比例的电信号。

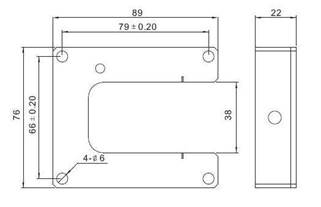

用于EPC超声波纠偏器的超声波传感器
