125E25TR-1 超声波传感器
█ 适用范围 本规格书包含了125E25TR-1超声波传感器的尺寸、特征、性能参数和注意事项,使用本产品之前,请认真阅读本规格书。125E25TR-1具备了传输和接收的功能。
█ 产品照片

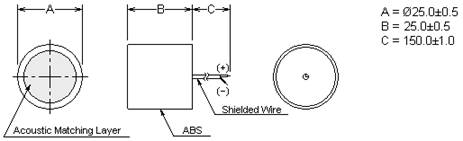

█ 外形尺寸
█ 性能参数
产品型号 |
125E25TR-1 |
产品分类 |
高频型 |
产品类别 |
收发一体 |
标称频率 |
125.0±5.0KHz |
带宽 |
10.0KHz |
灵敏度 |
-60dB min. |
最小并联阻抗 |
250Ω±30% |
静态电容 |
1200Pf±20% |
最高输入电压 |
500Vp-p |
方向角 |
14°±2°(-6dB) |
检测范围 |
0.4~2(反射) |
防护等级 |
IP68 |
工作温度 |
-20℃~+70℃ |
储存温度 |
-40℃~+85℃ |
外壳材料 |
塑壳 |

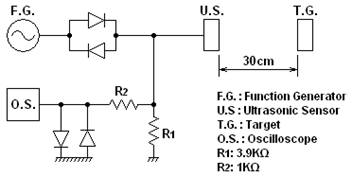

█ 测试电路
█ 欧赛龙超声波传感器的特点
1、 外形尺寸小、重量轻
2、 灵敏度高和高声压
3、 耗电量低
4、 高可靠性
█ 使用注意事项
1、请避免通过连接隔离电容器或某些其他方法,施加直流偏压,否则会导致组件损坏。
2、不得以散件进行存放,否则会导致传感器互相受损。
3、由于这些传感器具有电位方向性,因此一定要注意其安装位置。
4、为确保可靠性及长使用寿命,请勿高于额定温度的地方使用传感器。
5、不能在真空区或防爆区使用传感器。
6、请勿在有蒸汽的区域使用传感器,此区域的大气不均匀产生温度梯度,会导致测量错误。
7、如果应用于诸如非标准频率等特殊条件,请告知本公司您所需要的具体工作条件、电路等,以便使传感器符合您的特定使用要求。
█ 声明
1、禁止将欧赛龙公司的产品用于或出售用于任何常规武器、大规模杀伤性武器(核武器、生化武器或导弹等)以及任何其它武器的开发、生产、储存或使用。
2、若将本产品用于需要极高可靠性以防直接危及第三方生命、身体或财产的下列用途时,请提前与本公司销售代表或产品工程师联系:
① 飞行设备 ② 宇航设备 ③ 海底设备 ④ 电厂设备 ⑤ 医疗设备 ⑥ 运输设备(汽车、火车、船舶等) ⑦ 交通信号设备 ⑧ 防灾/预防犯罪设备 ⑨ 数据处理设备 ⑩ 与上述用途具有类似复杂性和(或)可靠性要求的其它用途。
3、欧赛龙技术团队坚持不懈地进行技术提升,因此本公司保留对产品规格及外观等变更之权利,恕不另行通知,敬请关注欧赛龙公司网页并留意最新动态:www.osenon.com 。
|
